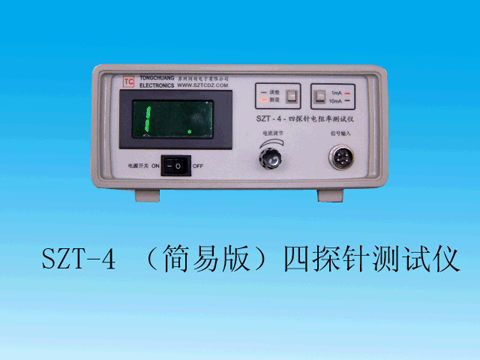

SZT-4数字式四探针测试仪，，是二量程的电阻丈量仪器，，配以手持式测试头或座式测试架，，可用来丈量片状，，柱状，，或块状，，电阻率在0.01~200欧姆/厘领域内的半导体资料！！(客户凭据分歧的要求能够选择分歧的量程，，最小能够丈量0.0001Ω最大能够丈量100000Ω,凭据电流档定精度)通过对恒流源的调整，，能够对某些丈量了局进行修整，，例如对通常硅资料的测试了局要乘以0.628的探险头修改系数，，对硅资料薄层扩散和导电薄膜 “方块电阻“ 的修改系数为4.53等均可通过调正恒流电流加以处置！！ZT－4数字式四探针测试仪，，体形小巧，，操作方便，，量程适中，，极度适於对重炼回料的分选！！

本仪器工作环境前提为：：：
温　　度：：：18℃―25℃
相对湿度：：：60%－80%
工作室内应无强电场滋扰，，不与高频设备共用电源！！

二，，技术参数

1,丈量领域
电 阻 率:0.01-200Ω-cm
方块电阻:0.01-200Ω-口
电 阻:0.01-200.0

2,数字电压表
(1)量 程:200mV单一量程
(2)误 差:读数 ±0.2%±3字
(3)输入电阻:>10MΩ

3,恒流源
(1)电流输出:0~10mA陆续可调
(2)量 程:1mA, 10mA
(3)误 差:±0.2%±3字,

4,手持式四探针测试头
(1)探 针 间 距:1mm
(2)探针机械游移率:±1.0%
(3)探 针 材 料:碳化钨,φ0.
(4)压力:最大 2Kg

5,电源:220V±10%：：：50Hz
功耗：：：5W

6，，外形尺寸：：：

7，，使用步骤：：：取出仪器平放於桌上，，将三芯电源线接入仪器的电源插座中，，并接通互换电压（220V），，再将测试探头的插头插入相应的插座中，，按下电源开关使仪器得电，，仪器上的数字电压表就有读数显示，，若是面板上的二个职能开关全数处於弹出状态，，则二个开关旁边的“调整”批示灯和：：：“1mA”批示灯将被点亮，，此时旋转电流调节旋钮电压表读数就会产生有规定的变动，，这注明仪器已经能够正常工作！！
下一步就能够跟据测试的必要对电流进行调整！！５缌鞯髡Ω媒缌骺胤旁10mA的地位上！！

8，，电流调整：：：
（1）半导体（硅）资料的电阻率测试：：：在10mA电流量程大将电流调到6.28mA,相当于在10mA电流情况下测得的了局,乘以探头修改系数0.628！！Ｓ伸逗懔髟吹牡髡，1mA和10mA是同步的，，在`10mA调准以来1mA量程同样蕴含有这个修改系数！！
（2）半导体（硅）资料薄层扩散，，玻璃或塑料的薄导电镀复层的方块电阻 测试:在10mA电流量程大将电流调至4.53mA, 测得了局乘以10,就是方块电阻！！
（3）电阻测试：：：电阻测试不能使用探头，，必须换用带有鳄鱼夹子的四线插头“电阻测试线”（选配件）！！５缌鞯鞯10mA,电压表的显示值就是电阻值，，不用修改！！
（4）在做好测试前的筹备工作之后，，取下探头；；じ牵，将探头压在被测工件上，，使四根探针和工件维持优良接触，，

使用时确当苦衷项：：：
（1）；；じ侨∠潞罂隙ㄒＡ艉茫，用毕仍要盖好，，以防探针败坏！！
（2）仪器操作时，，应备戴乾燥手套，，操作场地，，桌椅均应维持乾燥！！
（3）在被测资料外形尺寸允许的情况下，，建议使用台式测试架（选购件），，可使测试精度和不变性城市有所提高！！
（4）对於被测工件为片状其厚度<3.49毫米时,还应对测试了局进行厚度修改,修改参数见参数表,附录`1A和附录1B ！！
（5）附录2，，是对片状工件外形（园形，，矩形）和丈量地位的修改参数表！！
