SZT-18D压样套装配置清单

序号	名称	型号规格	单元	数量
1	电动压片机	SZT-18D	台	1
2	液压油	N46耐磨型	瓶	1
3	六角扳手	M4M6M8三个	套	1
4	注明书		本	1
5	模具	D20	个	1

SZT电动压片机拥有以下技术特点和优势

A:独有的活塞往复行程时均可输出肯定压力液体的特点使得新款电动升压效能更高，，，并且活塞往复均可升压的个职能够预防因活塞一端梗塞造成无法升压的情况！！！。
B：老款压片机工作空间小，，，高度低往往无法放入更大模具！！！。新款压片机加大整体工作空间，，，可放入更大更高的模具，，，如需更大工作空间还能够定制高度！！！。
C：老款压片机机械部门和活塞是一体设计，，，日后守护复杂，，，不成拆卸如有问题只能整机寄回！！！。新款机械部门和主体活塞工作空间是可分隔的独立架构，，，轻量化的机械？？槭谷蘸蟮纳璞盖褰嗟魇允鼗す淘椒⒈憬，，，使得售后越发省心安心！！！。
D：新款压片机 压力不变性更好，，，选取强度更高的密封和油罐防尘网设计预防油路脏污磨损关闭圈，，，保障压力不变性优于0.5Mpa/5min,保障密封性优良，，，保压不掉压，，，不漏油！！！。

简介

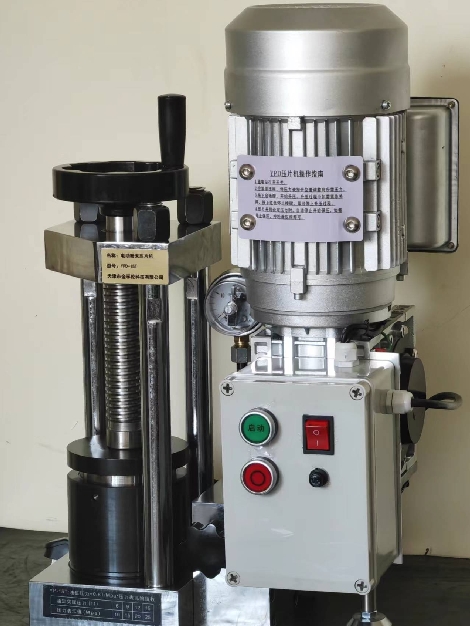

SZT系列粉末压片机是公司为适应市场必要研制的新一代电动压片机，，，该产品工作空间更大，，，压力不变性更有效，，，使用安全靠得住！！！。独有的活塞往复行程时均可输出肯定压力液体的特点使得使升压更快捷省力，，，提高工作效能！！！。
本机重要用于精密陶瓷粉末、、超导、、建材、、新资料绿色能源、、医药化工等方面的尝试，，，常用于高校钻研所尝试以及新能源新资料企业研发、、生物制药等单元尝试室进行配套压片尝试,是钙铁分析仪、、红外光谱仪、、X荧光等测试仪器的配套装置！！！。

技术参数

SZT-18D电动款
压力领域	0-18吨☆
活塞行程	0-20mm(极限不超过30mm）
活塞直径①	87mm
工作空间	140mmX140mmX150mm
外形尺寸	210mmX210mmX460mm
压力不变性	≤0.5MPa/5min
重量	32Kg

操作步骤

1、、工作前查抄油池筒内30-40号机油维持2/3筒高的液位高度，，，泄压阀处于开启状态！！！。
2、、将模具或需压物品置于工作台中央，，，旋下丝杠进行预紧！！！。
3、、顺时针拧紧泄压阀手轮！！！。
4、、打开明电开关，，，将压力表指针调到所需压力，，，并按下绿色启动键
如需中途终场升压，，，可随时按红色终场按键终场升压！！！。
5、、逆时针放松泄压阀手轮！！！。
6、、旋开预紧的丝杠后取出模具或需压物品！！！。

油缸压力换算

油缸压力=0.6T/Mpa*压力表兆帕指数 对照如下

油缸现实压力（tf）	6	9	12	15	18
压力暗示值（Mpa）	10	15	20	25	30

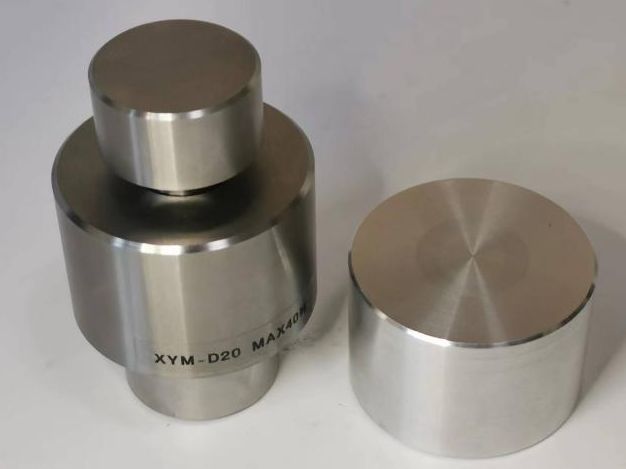

D20模具

Cr12MoV材质，，，HRC60，，，钢性承压韧性比力好，，，可定做加高模具，，，适合压成厚度10mm以内样品

附录：

①活塞直径决定了活塞的面积S，，，压片机此时的压力F和此时表头显示的MPa值P的关系就是F=P×S！！！。
所以直径越大，，，面积S就越大，，，当达到同样的压力F时，，，所需达到的表头压强P就越小，，，相当于打压的次数会削减！！！。
好比某型号的压片机活塞直径是70mm（与10A活塞直径一样）升到15吨表头必要达到40MPa（超过30MPa上限），，，而我司的18A压片机活塞直径是87mm，，，升到15吨表头只需达到25MPa，，，也就是同样达到15吨压力时，，，我司18A升压的速度快好多，，，再加上我司独有的压把高低均可升压的特点，，，好比老款升压到15吨必要摇荡压把20下，，，我司新款18A约莫6-7下即可达到15吨压力！！！。
